智能控制系統

NETscada系統軟件部分介紹

      軟件結構
      （1）環境數據整體監測
       通過兩類視圖監測環境數據：圖形視圖，數據視圖。

      （2） 區域數據監測

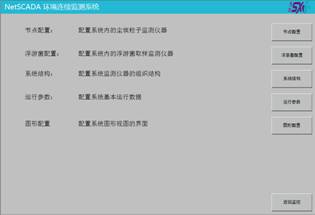

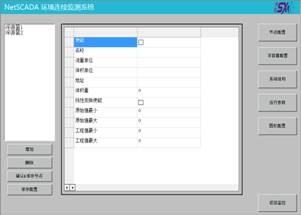

      （3）系統配置

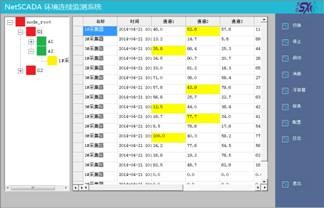

      （4）報表查詢
       對記錄到數據庫内的曆史數據進行圖形呈現，有：單通道曲線，單通道雙曲線對比，區域内數據明細表，系統所有數據明細表，節點數據明細表，通道數據明細表，雙通道雙曲線對比，單節點通道數據統計分析
      （5）系統控制
       控制系統采集及記錄數據

主要功能

     （1）傳感器狀态頁面
      NETscada軟件帶有多傳感器狀态頁面，實時顯示每個/每組/全部采樣點的當前粒子計數。當報警被觸發時，頁面上采樣點的顔色會發生變化，以此反映新出現的情況。傳感器本身的問題，如激光功率、流量、通訊等，也以頁面上的顔色變化來反映。

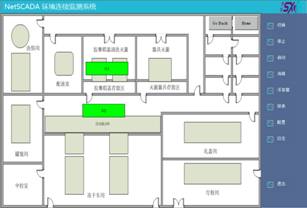

     （2） 設備分布圖
      軟件可以産生特制的設備分布圖，用于标明配置到系統中的各個監測儀器的位置。頁面還顯示操作人員選定的采樣點的狀态參數和當前監測數值，并實時更新這些數據。在NETscada軟件采集數據的同時，操作人員可以增加或更換監測儀器。軟件還可以産生多個設備分布圖，以顯示生産設施中特定地點的放大情況。

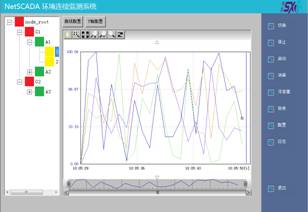

     （3）時間圖：實時和SPC

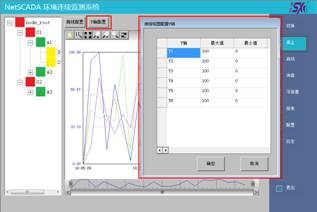

      軟件用多種色彩筆将實時數據或調取數據繪制成時間圖。操作人員可以為時間圖上的粒子和環境采樣點、警報和報警極限參數、儀器狀态水平等選擇顔色和圖形（線性或對數比例）。頁面可以同時顯示多個時間圖，操作人員也可以将時間圖存儲下來，供以後分析時用。
     （4）曆史統計資料表
      曆史統計資料表頁面實時顯示每個采樣點的詳細統計資料。操作人員可以在此頁面上查看儀器名稱、狀态參數、當前監測數值、樣本數量、選定采樣點的最低/最高/平均/标準誤差等信息，還可以以類似的方式查看調取的采樣點。
     （5）事件記錄和自動執行任務
      審計跟蹤記錄功能将警報和警告參數、通訊錯誤、儀器狀态、配置設定、人員操作等系統活動全部登記下來。操作人員可以檢查每項活動，并在用戶說明欄輸入注解。用戶可以利用軟件的任務編制功能安排自動執行的任務。在無需操作人員在場的情況下， NETscada軟件可以打印報告或産生電子格式報告、備份數據庫、執行采樣方案、運行外部程序等等。
     （6）警報和傳呼
      操作人員可以設置警報，當超出預設的報警極限（報警參數）時，警報會發出聲音警報或視覺警報。 NETscada軟件有4個報警水平，逐次增強因超出報警參數而被觸發的警報的迫切度。警報狀态信息可以被傳送到狀态頁面、統計資料表頁面、事件記錄頁面。操作人員可以設定警報的優先順序，使非重要的警報為重要的警報讓路。用戶可以選購傳呼功能，當警報被觸發時，傳呼功能便被激活。
     （7）聯網和數據分布
      NETscada軟件的網絡功能具有強大的實時聯網能力。同儀器連接的 NETscada系統能夠通過以太網向其它沒有同儀器連接的NETscada系統實時傳送數據。網絡版本支持終端服務器，允許多用戶同時連接并運行應用程序。
用戶可以通過實時聯網，在辦公室進行數據審查和分析，十分方便。用戶可以利用中央文件服務器，設置辦公室網絡站，顯示實時監測站傳來的任何儀器組合的監測數據。

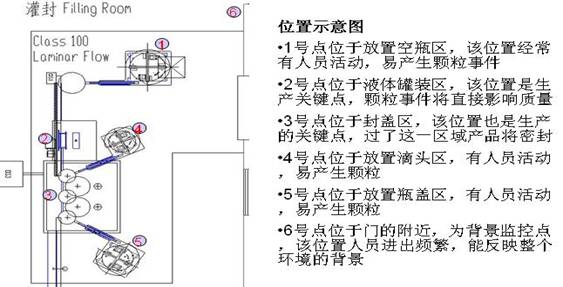

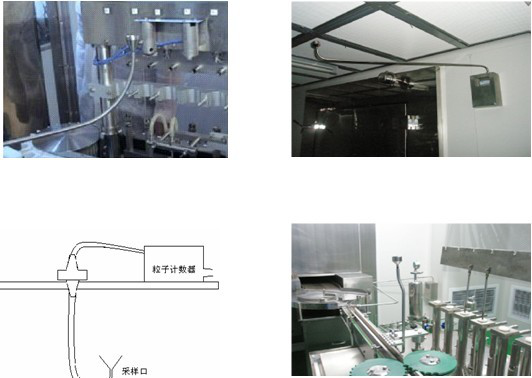

應用範例圖
