百級層流罩如何設計

      藥品生産廠房潔淨車間内,經常會有局部百級區,或要求某一個房間或幾個房間為百級,或要求某個房間内部分區域為百級,這些百級區面積一般都不大,從幾十平方米到幾平方米甚至零點幾平方米不等,通常為一個潔淨區内工藝流水線的一部分,但它們在潔淨廠房中都有着非常重要的作用。它們往往是該車間工藝流程的核心部位,比如無菌藥品注射劑的灌封、分裝、壓塞、生物制品的灌封、凍幹、加塞等部位,百級區能否正常運行,直接影響到産品質量。下面結合藥品生産廠房潔淨車間的特點,介紹幾種百級區的作法。

      根據《藥品生産質量管理規範》(GMP)(1998年修訂)要求,目前,藥品生産廠房根據生産品種不同,潔淨區一般分為三十萬級、十萬級、萬級和百級四個潔淨級别,百級區為最高潔淨度級别。百級區一般位于車間的内區,周圍有萬級區或十萬級區,百級區為車間流水線一部分,整個流水線還包括萬級區或十萬級區。百級區一般層高較低(≤2.8ｍ),環境封閉,對噪聲要求較高(《潔淨廠房設計規範》要求≤65dB(Ａ))。百級區吊頂周圍風管較多,用于百級區處理送風的空間比較緊張。

1、百級區溫、濕度控制及補充新風方式

     藥品生産廠房潔淨區百級區面積較小,通常與萬級潔淨區同屬一個工藝流水線,與萬級潔淨區溫、濕度要求相同,運行班次相同,百級潔淨區溫、濕處理與補充新風,可以與其萬級潔淨區同籌考慮,如圖1所示,采用一套組合空調器處理萬級區和百級區空調系統送風。

     百級區應考慮FFU(Fan Filter Unit)風機發熱量,适當加大換氣次數,平衡百級區與萬級區房間的溫、濕度,各個房間工藝設備的發熱量、散濕量也同樣考慮。

     此種處理方式,有如下優點:①空氣處理系統簡單。避免百級區再另設一套小型空氣處理系統或新風處理系統。②避免在百級豎風道内設幹盤管,也避免了因設幹盤管引起的一系列問題,比如幹盤管冷源問題,因為這裏幹盤管需冷凍水量很少,一般不足2ｍ3/ｈ,又不宜直接采用空調系統冷凍水(7-12℃水),因為水溫太低,可引起結露,污染百級區豎風道環境;裝幹盤管後引起FFU系統風機壓頭不足,需再加壓等問題。工程實踐證明,采用此種空氣處理方式,效果較好。百級區的溫、濕度、正壓值、潔淨度都能得到較好的保證。整個流水線,萬級區和百級區為一套空調系統,同時運行,統一控制,統一調節溫、濕度,簡便、可靠性高。

2、百級區循環風處理方式

     藥品生産廠房百級區通常為垂直層流,斷面風速控制在0.25～0.3ｍ/ｓ為宜,太大則浪費,太小則不易保證潔淨度。循環風量應把百級區送風量考慮在内。藥品生産廠房百級區循環風處理方式一般有如下幾種:

     第一種方式,在百級區上部設靜壓箱,百級區吊頂滿布FFU風機淨化單元,如圖1,循環風從百級區側牆下部進入豎風道,通過豎風道進入靜壓箱,經FFU送入室内, FFU本身即帶高效過濾器,又有風機。此種方式,循環風加壓過濾均由FFU完成,處理方式比較簡單,在百級區吊頂内即可完成循環風處理。空調系統布局緊湊、方便,施工比較簡單。百級區上部靜壓箱相對百級區為負壓,百級區頂棚FFU與吊架間的滲漏,為室内流向靜壓箱,對百級區潔淨度造成影響較小。近年來,随着FFU制造技(jì )術的提高, FFU單機成本、噪聲不斷下降,風機效率不斷提高。藥品生産廠房百級區采用FFU處理方式越來越多。目前FFU産品單機噪聲多在52～57dB(Ａ)之間,若采用FFU數量較多,幾十台甚至更多,則百級區的噪聲難以達到規範要求,造價也較高。

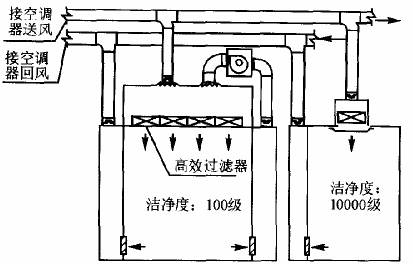

      第二種方式。百級區上部設靜壓箱,頂棚滿布高效過濾器(滿布率應≥65%)如圖2,采用循環風機,從百級區豎風道進風,加壓後送入靜壓箱,通過頂棚高效過濾器,送入室内。

 此種方式有如下優點:

     ①百級區造價較FFU系統低;

     ②能夠較好的控制循環風系統噪聲。藥品生産廠房百級潔淨區面積較小,循環風量多在50000ｍ3/ｈ以内(保證50ｍ2百級區)。實際工程中可采用多台循環風機加壓,控制循環風機全壓在420Pa以内。這樣,采用小功率風機,減小風機本身噪聲,并通過在風機進、出口風管上安裝消聲器等措施,能有效控制百級區噪聲。

     本人設計的深圳某醫藥企業生物工程車間凍幹粉針流水線,百級區灌封間面積為4.5ｍ×6.6ｍ,采用上述方式處理百級區循環風,選用3台離心風機作循環風機箱,設在灌封間隔壁凍幹機房内(凍幹機房為非潔淨區,消聲器也設在凍幹機房内),風量9600ｍ3/ｈ?台,全壓405Pa,噪聲66dB(Ａ),通過在風機箱内貼吸聲材料,在風機進、出口風管安裝消聲器,控制風管内風速等控制噪聲措施。百級區内靜态噪聲62dB(Ａ),達到規範要求。至今經過2年多的運行,效果良好。

     此方式的缺點是設置循環風機箱及處理噪聲,需要較大的空間,而通常百級區周圍風管都比較密集,需要精心布局。此方式百級區上部靜壓箱相對百級區室内為正壓,頂棚高效過濾器與吊架間的滲漏,為靜壓箱流向室内,直接影響百級區潔淨度。對施工質量要求較高。（具體可參考：http://www.jiejingfang.com/）

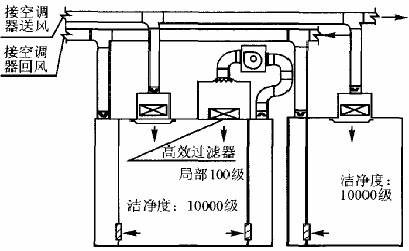

     第三種方式,萬級區潔淨房間内含局部百級區。此種情況在藥品生産廠房潔淨區内也比較多見。這種情況,局部百級區面積一般在10ｍ2以内。可以利用萬級淨化空調系統送風控制室内溫、濕度,補充新風。在局部百級區加大循環風量。循環風處理方式可以采取前述方式一,即在局部百級區吊頂内作靜壓箱,百級區範圍内滿布FFU,利用FFU處理循環風,如圖3。循環風處理方式也可采取前述方式二,即在局部百級區吊頂内作靜壓箱,百級區範圍内滿布高效過濾器,利用循環風機加壓,如圖4。

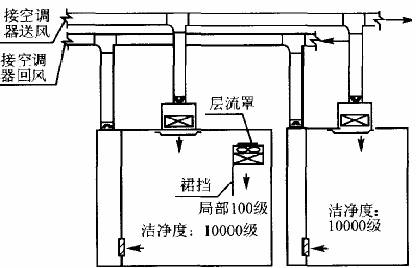

     為了提高局部百級區氣流垂直層流效果,可以根據現場工藝設備高度及操作要求,适當降低局部百級區吊頂,或在潔淨區吊頂下直接拼裝百級層流罩,并在百級區邊界處裝抗靜電塑料裙擋,如圖5。

3、百級區循環風回風方式

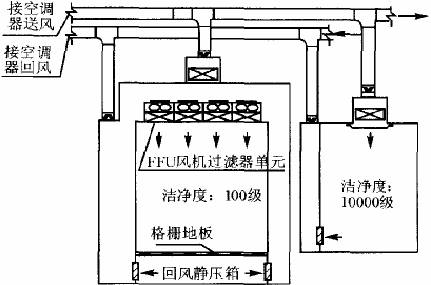

百級區循環風回風方式可以采取格栅地闆回風,如圖6,或側牆下部回風。如圖1至圖5。

     格栅地闆回風方式,室内氣流垂直層流效果好,但需要在格栅回風地闆下設回風靜壓箱(約500ｍｍ～800ｍｍ高),一般采取降低百級區地坪。但在實際實施中,降低百級區地坪往往難以與周圍潔淨區房間協調,難度較大,造價升高。

     藥品生産廠房百級區面積較小,通過合理布置側牆下回風口一般能滿足百級區氣流垂直層流要求,施工方便,造價較低。有關資料表明,采取房間兩對側牆下部回風,當房間寬度小于3ｍ時,房間垂直層流氣流可以到達地坪上0.3ｍ處。實際實施時,可以采取在百級區四面側牆下布置回風口。若房間寬度較大,可以采取在房間中央增設回風豎井,在豎井四面布置側回風口,減少房間對側牆回風口間距,保證房間氣流垂直層流效果。

     其它要求,百級區房間側回風口風速,應按規範要求控制在1.5～2.0ｍ/ｓ。藥品生産廠房百級區房間往往有工藝流水線穿出,與其它潔淨區房間相通,工藝流水線穿牆處留有孔洞。施工中,應盡量減小孔洞,在計算百級區正壓風量時,應考慮通過該孔洞洩漏的正壓風量,适當減少通過百級區房間的回風量。
